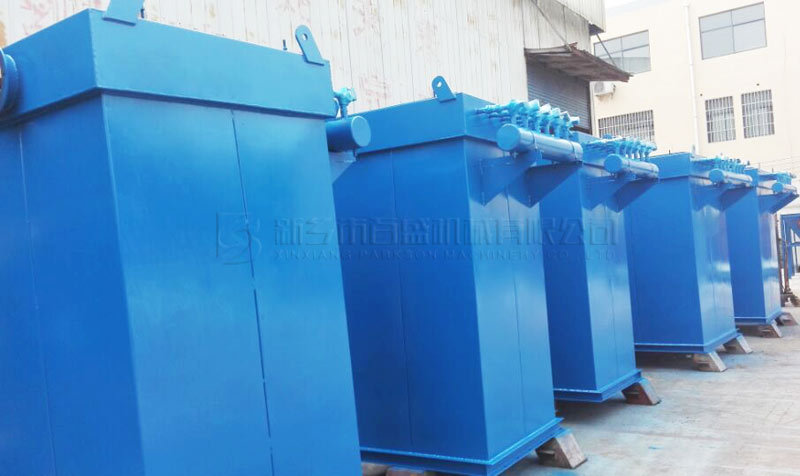

DMC单机脉冲布袋除尘器,DMC型脉冲布袋除尘
- 产品规格：
- 处理风量：
- 过滤面积：
- 滤袋数量：
- 应用范围：
- 在线咨询：
产品介绍：
MC-Ⅱ型脉冲布袋除尘器是在MC—Ⅰ型的基础上，改进新型机组。为了进一步完善MC—Ⅰ型脉冲布袋除尘器，将原进行了修改，改后的MC—Ⅱ型脉冲布袋除尘器保留了MC—Ⅰ型的净化效率高，处理气体能力大，性能稳定，操作方便、滤袋寿命长、维修工作量小等优点。而且从结构上和脉冲阀上进行改革，解决了露天安放和压缩空气压力低的问题。适用机械、冶金、橡胶、面粉、化工、制药、碳素、建材、矿山等。
DMC型脉冲布袋除尘器是出现早的一种小型除尘器。其特点是在原机械控制脉冲袋式除尘器的基础上省去了机械复杂、工作性能不稳定的控制器和控制阀，直接采用电控柜控制脉冲阀工作。具有结构简单、操作稳定可靠的特点，维护保养方便快捷。广泛适用于粮食加工、建材、冶金、化工、医药制造、机械制造等行业的除尘系统中。
PPC气箱脉冲袋式除尘器主要设计特点是在滤袋上口不设文氏管，也没有喷吹管，而是用脉冲阀直接往净气室喷压缩空气进而向滤袋清灰。这样既降低喷吹工作阻力，又便于逐室进行检测、换袋。阀数量为每室1-2个，规格为2-3in。该机集分室反吹和脉冲喷吹等特点，增强了使用适用性。可作为破碎机、烘干机、煤磨机、生料磨、水泥磨、包装机及各库顶除尘设备，也可作为其他行业设备。

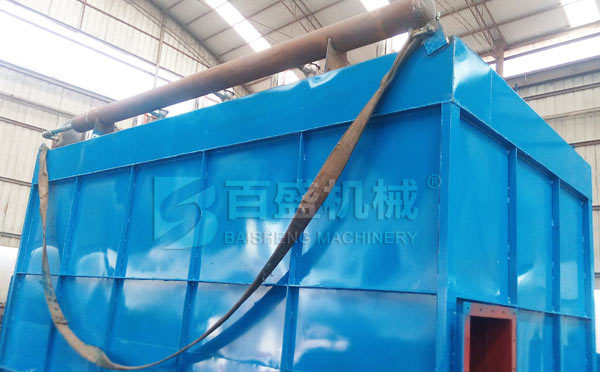

PPC气箱脉冲除尘器本体分隔成数个箱区，每箱有32、64、96、128等条袋子。并在每箱侧边出口管道上有一个气缸带动的提升阀。当过滤含尘气体一定时间后（或阻力达到预先设定值），清灰控制器就发出信号。一个箱室的提升阀就开始关闭以切断过滤气流。然后这个箱的脉冲阀开启，以大于5kg/cm2的压缩空气冲入净气室，清除滤袋上的粉尘。当这个动作完成后（大约6~15秒时间），提升阀重新打开，使这个箱室重新进行过滤工作，并逐一按上述要求进行以至全部清灰完毕。该机是采用分箱式清灰的，清灰时，逐箱隔离、轮换进行。各室的脉冲喷吹宽度和清灰周期，由清灰程序控制器自动连续进行，从而保证了压缩空气清灰的效果，整个箱体设计利用了进口和出口总管结构，灰斗可延伸到进口总管下。使进入的含尘烟气直接进入已扩大的灰斗内达到预收的效果，且能去掉易出现堵塞的水平直管。所以，该机组不仅能处理一般浓度的含尘气体，且能处理达1300mg/m3n的高浓度含尘气体。采用整箱大脉冲阀2寸半（英寸）反吹喷射清灰，换袋时，打开顶部盖子，直接抽出滤袋即可，维护简单、方便。
DMC型脉冲布袋除尘器含尘气体由进气口进入灰斗、或通过敞开发兰口进入滤袋，含尘气体透过滤袋为净气进入净气室，再经净气室排气口，由风机排走。粉尘积附在滤袋外表面，且不断增加，使阻力不断上升，为使设备阻力不超过1200PA，DMC型脉冲布袋除尘器能继续工作，需定期清灰。清灰是由程序控制器定时顺序起动脉冲阀，使包内压缩空气（0.5-0.7MPa）由喷吹管孔眼喷出（一次风），通过诱导数倍于一次风的周围空气（二次风）进入滤袋使滤袋在瞬间急剧膨胀，伴随着气流的反向作用抖落粉尘，达到清灰的目的。
DMC系列单机脉冲布袋除尘器广泛用于矿山开采、电弧冶炼、机械制造、化工制品、水泥建材、粮食加工等工矿企业的仓顶、库底、皮带输送及局部尘源除尘。
MC型脉冲袋式除尘器适用机械、冶金、橡胶、面粉、化工、制药、碳素、建材、矿山等单位。
LCM-D长袋离线脉冲除尘器广泛应用于冶金行业炼钢高炉，原料喷煤制备等工厂、建材行业、电力、化工行业、碳黑、沥青混凝土搅拌、锅炉、烟气除尘等行业的粉尘治理和物料回收。
PPC型气箱脉冲布袋除尘器广泛用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统、如用于煤磨收尘、要增设防燃防爆措施，收尘器结构也相应的改变，还适合含尘浓度特高的气体的收尘，如带O-Sep洗粉机的粉磨系统，气体含尘浓度高达1000G/M3以上，采用本系列收尘器收尘，可不设置旋风收尘器作收尘。
|
除尘器性能、型号
|
DMC-32
|
DMC-48
|
DMC-64
|
DMC-80
|
DMC-96
|
DMC-112
|
|
|
总过滤面积（平方米）
|
24
|
36
|
48
|
60
|
72
|
84
|
|
|
过滤风速（m/min)
|
1.04～1.67
|
1.15～1.62
|
1.21～1.74
|
1.25～1.67
|
1.27～1.62
|
1.28～1.68
|
|
|
处理风量（立方米／h)
|
1500～2400
|
2500～3500
|
3500～5000
|
4500～6000
|
5500～7000
|
6500～8500
|
|
|
滤袋数量（条）
|
32
|
48
|
64
|
80
|
96
|
112
|
|
|
耗气量（立方米／min)
|
0.032
|
0.048
|
0.064
|
0.08
|
0.096
|
0.11
|
|
|
入口浓度（g/立方米n)
|
200
|
||||||
|
出口浓度（mg/立方米n)
|
50
|
||||||
|
喷吹压力（MPa)
|
0.5～0.7
|
||||||
|
承受负压（Pa)
|
5000
|
||||||
|
设备阻力（Pa)
|
≤1200
|
||||||
|
脉冲阀
|
规格
|
1"
|
|||||
|
数量（个）
|
4
|
6
|
8
|
10
|
12
|
14
|
|
|
电机型号功率
|
Y90S-2
|
Y90L-2
|
Y100L-2
|
Y132S1-2
|
Y132S1-2
|
Y132S2-2
|
|
|
（KW)
|
1.5
|
2.2
|
3.0
|
5.5
|
5.5
|
7.5
|
|
|
设备重量
|
DMC(A)
|
1350
|
1620
|
1850
|
2360
|
2800
|
3200
|
|
DMC(B)
|
1220
|
1470
|
1670
|
2150
|
2540
|
2880
|
|
|
性能型号
|
HMC-32
|
HMC-48
|
HMC-64
|
HMC-80
|
HMC-96
|
HMC-112
|
|
|
总过滤面积m2
|
24
|
36
|
48
|
60
|
72
|
84
|
|
|
过滤风速m/min
|
1.04-1.67
|
1.15-1.62
|
1.21-1.74
|
1.25-1.67
|
1.27-1.62
|
1.28-1.68
|
|
|
处理风量m3/h
|
1500-2400
|
2500-3500
|
3500-5000
|
4500-6000
|
5500-7000
|
6500-8500
|
|
|
滤袋数量（条）
|
32
|
48
|
64
|
80
|
96
|
112
|
|
|
耗气量m/min
|
0.032
|
0.048
|
0.064
|
0.08
|
0.096
|
0.11
|
|
|
入口浓度g/m3
|
200
|
||||||
|
出口浓度g/m3
|
50
|
||||||
|
喷吹压力MPa
|
0.5-0.7
|
||||||
|
承受负压Pa
|
5000
|
||||||
|
设备阻力Pa
|
≤1200
|
||||||
|
脉冲阀
|
规格
|
1"
|
|||||
|
数量（个）
|
4
|
6
|
8
|
10
|
12
|
14
|
|
|
电机型号功率
|
Y90S-2
|
Y90L-2
|
Y100L-2
|
Y132S1-2
|
Y132S1-2
|
Y132S2-2
|
|
|
KW
|
1.5
|
2.2
|
3.0
|
5.5
|
5.5
|
7.5
|
|
|
设备重量
|
HMC（A）
|
1350
|
1620
|
1850
|
2360
|
2800
|
3200
|
|
HMC（B）
|
1220
|
1470
|
1670
|
2150
|
2540
|
2880
|
|
|
型号规格
|
过滤面积m2
|
含尘浓度g/m3
|
过滤风速m/min
|
过滤风量m3/n
|
阻力H2omm
|
效率％
|
外型尺寸长×宽×高(mm)
|
|
MC24-Ⅱ
|
18
|
＜15
|
2-4
|
2160-4320
|
120-150
|
99.5
|
1090×1678×3667
|
|
MC36-Ⅱ
|
27
|
＜15
|
2-4
|
3240-6480
|
120-150
|
99.5
|
1490×1678×3667
|
|
MC48-Ⅱ
|
36
|
＜15
|
2-4
|
4320-8640
|
120-150
|
99.5
|
1890×1678×3667
|
|
MC60-Ⅱ
|
45
|
＜15
|
2-4
|
5400-10800
|
120-150
|
99.5
|
2290×1678×3667
|
|
MC72-Ⅱ
|
54
|
＜15
|
2-4
|
6480-12960
|
120-150
|
99.5
|
2690×1678×3667
|
|
MC84-Ⅱ
|
63
|
＜15
|
2-4
|
7560-15120
|
120-150
|
99.5
|
3090×1678×3667
|
|
MC96-Ⅱ
|
72
|
＜15
|
2-4
|
8640-17280
|
120-150
|
99.5
|
3690×1678×3667
|
|
MC120-Ⅱ
|
99
|
＜15
|
2-4
|
10800-21600
|
120-150
|
99.5
|
4450×1678×3667
|
|
PPC
|
参数
|
处理风量(m3/h)
|
过滤风速(m/min)
|
过滤面积(m2)
|
滤袋数(个)
|
阻力(Pa)
|
含尘浓度(g/m3)
|
保温层面积(m2)
|
重量(kg)
|
|
型号
|
|||||||||
|
PPC32-3
|
6900
|
1.2-2.0
|
93
|
96
|
1470-1770
|
＜1000
|
26.5
|
2.880
|
|
|
PPC32-4
|
8930
|
124
|
128
|
34
|
4.080
|
||||
|
PPC32-5
|
11160
|
155
|
160
|
41
|
5.280
|
||||
|
PPC32-6
|
13390
|
186
|
192
|
48.5
|
6.480
|
||||
|
PPC64-4
|
17800
|
248
|
256
|
70
|
7.280
|
||||
|
PPC64-5
|
22300
|
310
|
320
|
94
|
9.960
|
||||
|
PPC64-6
|
26700
|
372
|
384
|
118
|
11.640
|
||||
|
PPC64-7
|
31200
|
434
|
448
|
142
|
13.320
|
||||
|
PPC64-8
|
35700
|
496
|
512
|
166
|
15.000
|
||||
|
PPC96-4
|
26800
|
372
|
384
|
＜1300
|
110
|
10452
|
|||
|
PPC96-5
|
33400
|
465
|
480
|
120
|
12120
|
||||
|
PPC96-6
|
40100
|
557
|
576
|
130
|
14880
|
||||
|
PPC96-7
|
46800
|
650
|
672
|
140
|
16920
|
||||
|
PPC96-8
|
53510
|
744
|
768
|
150
|
19810
|
||||
|
PPC96-9
|
60100
|
836
|
864
|
160
|
21240
|
||||
|
96-2×5
|
66900
|
929
|
960
|
175
|
25200
|
||||
|
96-2×6
|
80700
|
1121
|
1152
|
210
|
30240
|
||||
|
96-2×7
|
94100
|
1308
|
1344
|
245
|
35280
|
||||
|
96-2×8
|
107600
|
1494
|
1536
|
280
|
40320
|
||||
|
96-2×9
|
121000
|
1681
|
1728
|
315
|
45360
|
||||
|
96-2×10
|
134500
|
1868
|
1920
|
350
|
50400
|
||||
|
128-6
|
67300
|
935
|
768
|
125
|
24120
|
||||
|
128-9
|
100900
|
1402
|
1152
|
196
|
31680
|
||||
|
128-10
|
112100
|
1558
|
1280
|
205
|
34680
|
||||
|
128-2×6
|
34600
|
1869
|
1536
|
323
|
43920
|
||||
|
128-2×7
|
15700
|
2181
|
1792
|
247
|
52680
|
||||
|
128-2×8
|
179400
|
2492
|
2084
|
262
|
60000
|
||||
|
128-2×9
|
201900
|
2804
|
2304
|
277
|
66480
|
||||
|
128-2×10
|
224300
|
3115
|
2561
|
292
|
72000
|
||||
|
128-2×11
|
247600
|
3427
|
2856
|
307
|
78480
|
||||
|
128-2×12
|
269100
|
3728
|
3072
|
322
|
96400
|
||||
|
128-2×13
|
291600
|
4050
|
3328
|
337
|
93600
|
||||
|
128-2×14
|
314000
|
4361
|
3584
|
252
|
100800
|
||||
